Ámbitos

Valoración trabajadores en proceso de Incapacidad Temporal (IT)

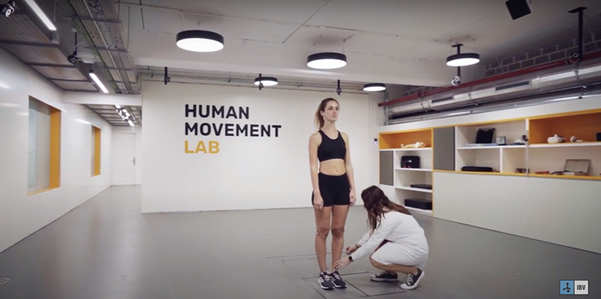

Los laboratorios de análisis biomecánicos en el ámbito de la Medicina Laboral se conforman por un conjunto de tecnologías diseñadas para ayudar a la valoración de un trabajador en proceso de Incapacidad Temporal (IT), permitiendo conocer su capacidad funcional y las posibilidades de reintegro a su puesto de trabajo.

Estos laboratorios son modulares y disponen de software que incluyen bases de datos, protocolos y sistemas de ayuda a la decisión validados. Las soluciones cuentan con las siguientes características:

Entre los diversos resultados que generan las soluciones, destacan los índices de Colaboración y Normalidad.

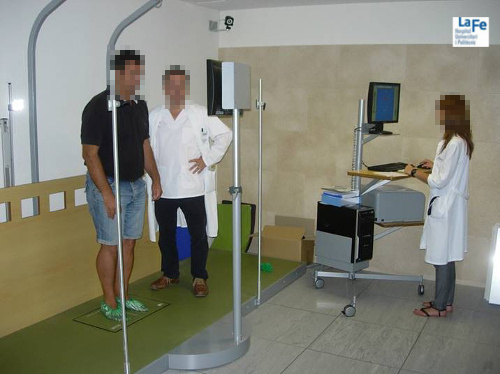

Hospitales y clínicas utilizan estas metodologías para el control evolutivo de pacientes específicos o para evaluar la eficacia y eficiencia de nuevos tratamientos.

Estos laboratorios son modulares y disponen de software que incluyen bases de datos, protocolos y sistemas de ayuda a la decisión validados. Las soluciones cuentan con las siguientes características:

Entre los diversos resultados que generan las soluciones, destacan los índices de Colaboración y Normalidad.

Todos nuestros productos han sido desarrollados para su uso con pacientes, cumpliendo con los requisitos establecidos en la Directiva de Productos Sanitarios.

Productos

El IBV ha desarrollado diferentes software para la valoración biomecánica y de técnicas de registro que permiten configurar un completo laboratorio de valoración biomecánica.

Nuestros desarrollos están específicamente diseñados para asistir objetivamente al especialista en el proceso de evaluación de capacidades del ser humano, y permiten la valoración del daño corporal de forma objetiva y fiable.

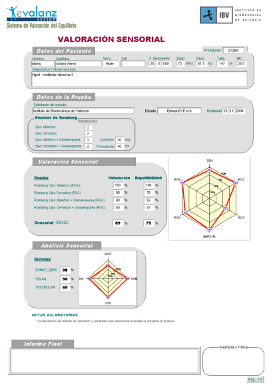

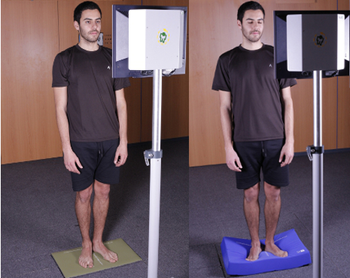

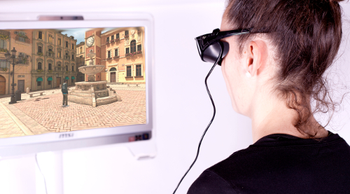

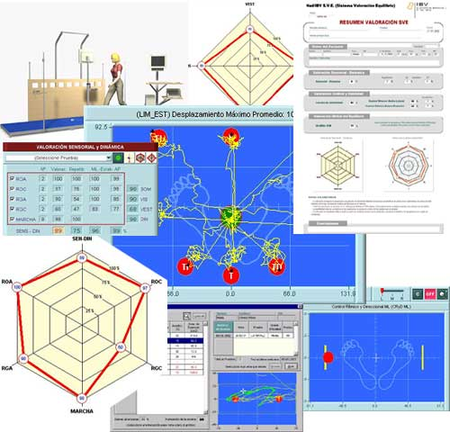

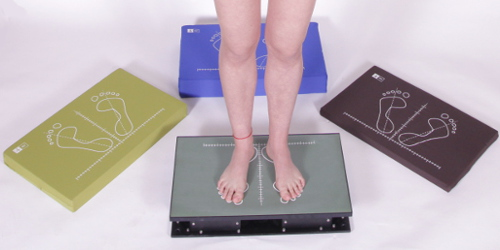

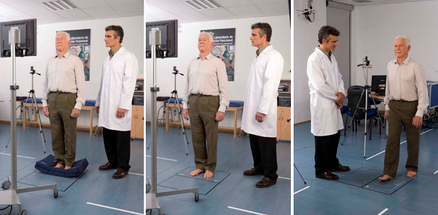

Valoración funcional del equilibrio

Soluciones

Análisis de movimientos

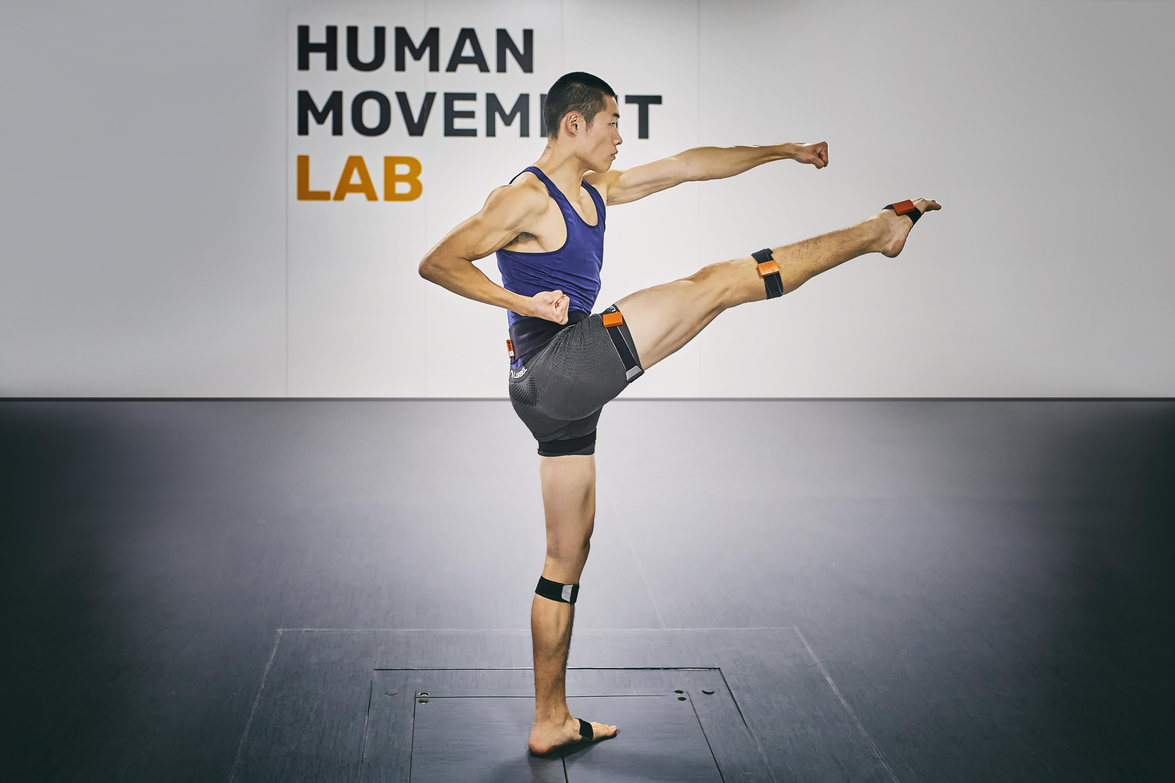

Kinemov/IBV es una solución innovadora para el análisis de movimientos de forma sencilla e intuitiva.

Consiste en un software basado en modelos biomecánicos predefinidos y científicamente validados, que permite al usuario evaluar cualquier tipo de gesto sin necesidad de formación técnica específica.

Un nuevo concepto de análisis de movimientos.

Múltiples modelos biomecánicos

Instrumentación rápida y sencilla

Selección del modelo

Realización de la medida

Informe personalizado

Biomecánica avanzada al alcance de todos

• Múltiples modelos biomecánicos para estudiar de forma conjunta o individualizada el movimiento de las articulaciones del cuerpo humano (protocolos flexibles).
• Procedimientos de medida abiertos que permiten examinar cualquier tipo de gesto

• Exportación de datos a formatos estándar, para un análisis más profundo de los resultados.

• Integración modulable y sincronizada con diferentes técnicas de registro como electromiografía (EMG), plataformas para el análisis dinámico, fotogrametría para el análisis cinemático y sistemas inerciales (IMU).

• Informe configurable con parámetros biomecánicos e información gráfica seleccionados por el usuario, de acuerdo a sus b¡necesidades.

• Plantillas de informe predefinidas, adaptables a estudios repetidos en el tiempo.


Solución fácil, ágil y flexible

• Reducción de los tiempos de análisis
• Instrumentación sencilla

• Resultados precisos, en tiempo real

• Interfaz intuitiva, de fácil manejo e interpretación


Kinemov/IBV está diseñado para que el estudio de movimientos sea sencillo e intuitivo, obteniendo un análisis completo en pocos minutos.

El procedimiento se puede resumir en los siguientes pasos:

1. Introducción de datos de la sesión de medida.

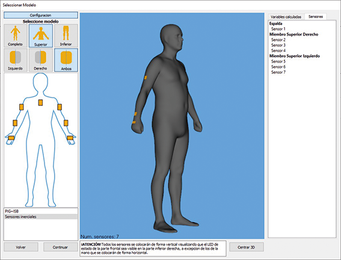

2. Selección de modelo biomecánico e instrumentación guiada.
3. Grabación del gesto.
4. Análisis del gesto.
5. Obtención de resultados.
6. Configuración del informe.
7. Exportación de resultados.


Para el funcionamiento de Kinemov/IBV es necesario disponer de alguno de los siguientes sistemas:

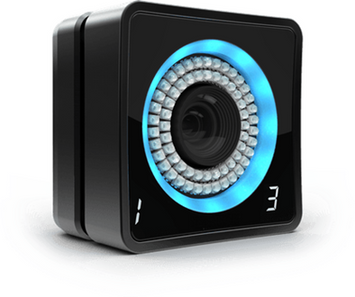

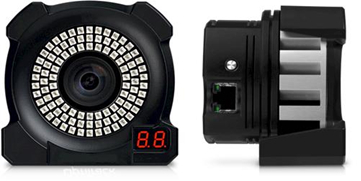

• Sistema de fotogrametría Kinescan/IBV.

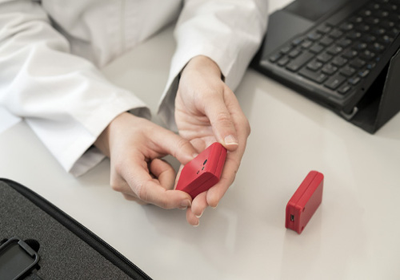

• Sistema de sensores inerciales IMU, sólo modelos compatibles como IMU/IBV.


Estas técnicas pueden ser combinadas entre sí, y pueden completarse con:

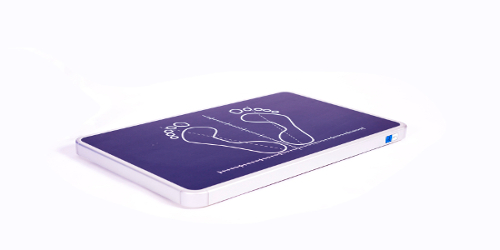

• Sistema de dinamometría plataformas Dinascan/IBV.
• Y/o equipos de electromiografía EMG, sólo modelos compatibles.


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Prevención de lesiones
• Control evolutivo de tratamientos
• Mejora del rendimiento deportivo y optimización del entrenamiento
• Diseño de prótesis, ortesis y complementos deportivos
• Ergonomía en el puesto de trabajo
• Análisis postural


Soluciones

Valoración funcional de la marcha

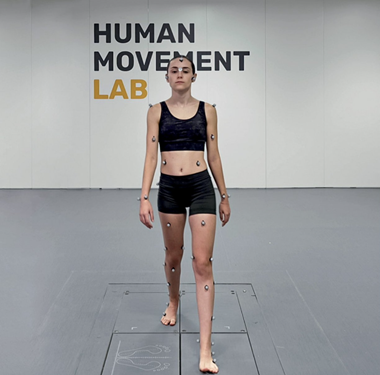

NedAMHPlus/IBV asiste al especialista en la valoración funcional de la marcha mediante la comparación con patrones de normalidad.

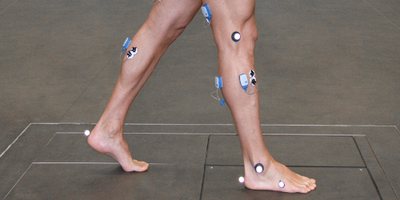

Aporta información cinética, cinemática y electromiográfica durante la marcha, permitiendo evaluar la repercusión del trastorno de esta actividad en la vida diaria de un paciente, y orientar sobre el tipo de tratamiento a instaurar y evaluando su eficacia

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Idóneo para control evolutivo

Análisis completo de la marcha

Cuantificación del estado funcional de la marcha de un paciente en relación con la población normal

• Índice de Normalidad: información para clasificar al paciente en sujetos sanos o con una alteración funcional, comparándolo con una base de datos.

• Índice de Colaboración: indica el esfuerzo realizado por un paciente en relación con sus capacidades.

• Análisis completo de la marcha, con información cinética, cinemática y electromiográfica
• Instrumentación sencilla, con un reducido número de marcadores

• Integra una base de datos de normalidad propia, segmentada por edad, sexo, calzado y velocidad de marcha.

• Compara los parámetros obtenidos en ambas extremidades con los de un segmento de la base de datos, en función de las características del paciente.


El software cuenta con dos configuraciones: Dynamics (valoración dinámica de la marcha) y Motion (información dinámica, cinemática y electromiográfica)

• Valoración dinámica: porcentaje de normalidad que se calcula de forma global para los dos miembros inferiores, e individualmente para el derecho y el izquierdo. Valores por encima de 90% indican un resultado normal.

• Repetibilidad: se corresponde con el cálculo promediado de la repetibilidad de los parámetros analizados y estima la consistencia de las distintas repeticiones.

• Valoración cinemática: porcentaje de normalidad que se calcula de forma global para los dos miembros inferiores. Valores por encima de 90% indican un resultado normal.


NedAMHplus/IBV pone de relieve la alteración funcional y puede orientar el tipo de tratamiento a instaurar y evaluar su eficacia.

El procedimiento se puede resumir en los siguientes pasos:

1. Creación de una nueva sesión

2. Instrumentación del paciente
3. Configuración de la prueba
4. Instrucciones al paciente
5. Grabación de la prueba
6. Análisis de la prueba
7. Obtención de resultados
8. Configuración del informe


Para el funcionamiento de NedAMHplus/IBV es necesario disponer obligatoriamente de:

• Configuración NedAMHplus/IBV Dynamics - Valoración dinámica de la marcha:

• Sistema de dinamometría plataformas Dinascan/IBV


Opcionalmente:

• Configuración NedAMHplus/IBV Motion - Información dinámica, cinemática de la marcha:

• Sistema de dinamometría plataformas Dinascan/IBV + Sistema de fotogrametría Kinescan/IBV


• Configuración NedAMHplus/IBV Motion - Información dinámica, cinemática y electromiográfica de la marcha:

• Sistema de dinamometría plataformas Dinascan/IBV + Sistema de fotogrametría Kinescan/IBV + EMG

Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Control evolutivo de tratamientos
• Medicina Laboral
• Medicina Asistencial


Soluciones

Valoración funcional de la columna lumbar

NedLumbar/IBV es un software para la valoración funcional de la columna lumbar a partir de datos obtenidos mediante fotogrametría 3D y plataformas de fuerzas compatibles.

Utiliza una base de datos de normalidad que permite caracterizar un patrón fisiológico de movimiento, proporcionando las diferencias significativas con el de pacientes con un daño lumbar establecido e incluso con el de pacientes que simulan o exageran una lesión.

El software registra y analiza gestos comunes de la vida diaria como levantarse de una silla sin reposabrazos y coger y levantar una carga frontal.

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Idóneo para control evolutivo

Valoración funcional objetiva a partir de la caracterización de gestos de la vida diaria de un paciente con dolor lumbar

• Índice de Normalidad: información para clasificar al paciente en sujetos sanos o con una alteración funcional, comparándolo con una base de datos.

• Índice de Colaboración: indica el esfuerzo realizado por un paciente en relación con sus capacidades.

• Compara los parámetros obtenidos con los de un grupo de sujetos comparable a las características del paciente (bases de datos integradas por normales, patológicos y simuladores elaboradas por el IBV).
• El software proporciona una serie de parámetros cinéticos y cinemáticos como resultados de la valoración, expresados en valor absoluto y en porcentaje de normalidad, además de parámetros relacionados con la repetibilidad y regularidad de los registros.
• Posibilidad de guardar diferentes sesiones de medida para un mismo sujeto, facilitando el seguimiento evolutivo del estado funcional del paciente.
• La multitud de variables e información gráfica aportadas permite monitorizar perfectamente la evolución de un paciente sometido a un tratamiento rehabilitador, y establecer si existe o no mejoría en su estado funcional.

La valoración final de la prueba se resume en dos índices:

• Valoración dinámica: porcentaje de normalidad que se calcula de forma global para los dos miembros inferiores, e individualmente para el derecho y el izquierdo. Valores por encima de 90% indican un resultado normal.

• Repetibilidad: se corresponde con el cálculo promediado de la repetibilidad de los parámetros analizados y estima la consistencia de las distintas repeticiones.

• Valoración cinemática: porcentaje de normalidad que se calcula de forma global para los dos miembros inferiores. Valores por encima de 90% indican un resultado normal.


Valoración funcional mediante la ejecución de gestos de la vida diaria

El protocolo de medida consta de dos actividades:

1. Levantarse de una silla


Se analiza la acción de levantarse de una silla sin reposabrazos. El paciente comienza la prueba situado con un pie sobre cada plataforma dinamométrica, a continuación se sienta y, finalmente, se levanta. Este gesto se repite cinco veces.

2. Levantar peso

Se analiza la acción de levantamiento de tres cajas cargadas con 0, 5 y 10kg. El paciente está situado con un pie encima de cada plataforma se flexiona para coger cada una de las cajas y las levanta hasta la altura de la cintura. La secuencia completa de las cajas a levantar será siempre la siguiente: 5 kg, 0 kg y 10 kg. Esta secuencia se repite tres veces.

Para el funcionamiento de NedLumbar/IBV es necesario disponer de:

• Dos plataformas dinamométricas para el registro de fuerzas de apoyo - Dinascan/IBV

• Sistema de fotogrametría en tiempo real para el análisis cinemático de movimientos - Kinescan/IBV


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Control evolutivo de tratamientos
• Medicina Laboral
• Valoración de accidentados de tráfico


Soluciones

Valoración funcional de la mano

NedMano/IBV es un software para la valoración funcional de la mano durante distintos gestos (empuñamiento, pinza distal y pinza lateral).

Compara los resultados que se obtienen con una base de datos referida a la población española segmentada por edad, género y dominancia.

De esta forma, es posible obtener un informe de valoración funcional de la mano fácil de interpretar para los usuarios y generado de manera automática en aproximadamente 20 minutos.

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Idóneo para control evolutivo

Comparación de los resultados obtenidos con una base de datos referida a la población española segmentada por edad, género y dominancia

• Representación gráfica de las curvas de fuerza frente a bandas de normalidad.

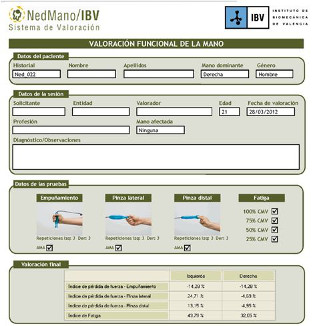

• Generación de informes en formato Word de forma completamente automática, incluyendo los datos del paciente y los resultados de las pruebas efectuadas.

• Integración de los resultados en la Base de Datos de Valoraciones, lo que permite al usuario disponer de información centralizada relativa a valoraciones realizadas a un determinado paciente con cualquier aplicación de valoración Ned/IBV.


NedMano/IBV registra directamente las siguientes variables biomecánicas:

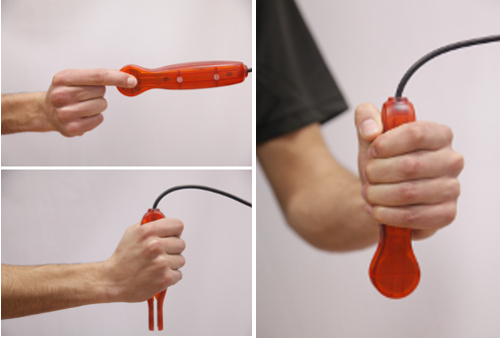

• Fuerza máxima en los gestos de Empuñamiento, Pinza lateral y Pinza Distal.

• Reducción de la fuerza isométrica a lo largo del tiempo cuando el sujeto trata de mantener un 100%, 75%, 50% y 25% su fuerza máxima.


Parámetros que valora:

• Valora la mano dominante, la contralateral y la relación entre ambas. Estas valoraciones se basan en la comparación entre la mano afecta y la sana (si la hay), y con la base de datos de normalidad.

• Valora parámetros relativos a la fuerza máxima de la mano: Contracción Voluntaria Máxima, Fuerza Media, Coeficiente de Variación e Índices de Pérdida de Fuerza (contra-lateral y respecto a la normalidad).

• Valora la fatiga que se produce durante el gesto de empuñamiento: Índice de fatiga, al 100% de la contracción Voluntaria Máxima (CVM), al 75% CVM, al 50% CVM y al 25% CVM


Protocolo de medida diseñado a partir de las indicaciones de la American Society of Hand Therapists (ASHT)

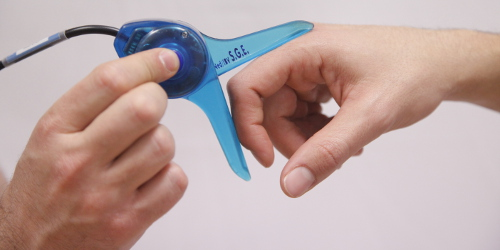

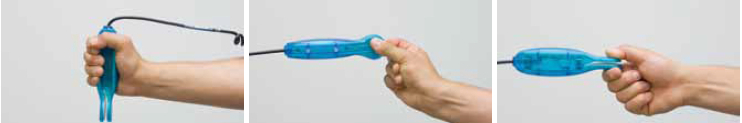

Se basa en la medida de fuerzas isométricas utilizando el dinamómetro NedVEP/IBV, tiene una duración media de 20 minutos (desde la preparación del sujeto hasta la generación del informe automático) y se ejecuta en dos fases.

• FASE 1

Registro de la fuerza máxima de cada una de las manos en los gestos de empuñamiento, de pinza distal y de pinza lateral. Para ello, se realizan tres repeticiones con la mano dominante y otras tres con la otra mano.

• FASE 2


Medición de la fatiga de cada mano en el gesto de empuñamiento, utilizando una secuencia que comienza con un registro al 100% del valor de su fuerza máxima, un segundo al 25%, un tercer registro al 75% y el último al 50%. Las medidas se realizan alternando mano derecha e izquierda para permitir una recuperación suficiente de los grupos musculares.

Para el funcionamiento de NedMano/IBV es necesario disponer de:

• Dinamómetro isométrico de mano NedVEP/IBV para el registro de la fuerza (empuñamiento y pinza).


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Control evolutivo de tratamientos
• Medicina Laboral
• Valoración de accidentados de tráfico


Soluciones

Valoración funcional de la columna cervical

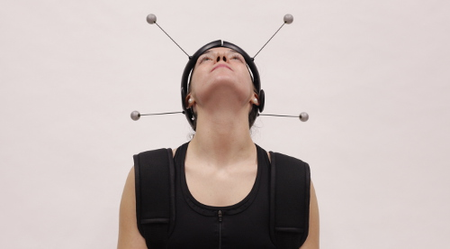

NedCervical/IBV está orientado para la asistencia al especialista en la valoración funcional de la columna cervical.

El software proporciona parámetros cinemáticos objetivos, basados en la ejecución de protocolos de movilidad del raquis cervical.

A partir de datos obtenidos mediante fotogrametría 3D compatible, proporciona información objetiva y sirve de apoyo al diagnóstico de cervicalgias asociadas a dolor crónico derivado de esguince cervical.

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Idóneo para control evolutivo

Científicamente validado

Mediante la comparación con patrones de normalidad, NedCervical/IBV realiza una valoración final de la prueba que se resume en dos índices:

• Índice de Normalidad: información para clasificar al paciente en sujetos sanos o con una alteración funcional, comparándolo con una base de datos.
• Índice de Colaboración: indica el esfuerzo realizado por un paciente en relación con sus capacidades.
• Incluye además datos sobre la coherencia, armonía y repetibilidad de los movimientos realizados.
• Los informes de NedCervical/IBV han sido reconocidos como pruebas objetivas en procesos judiciales.


NedCervical/IBV en el campo de la rehabilitación

NedCervical/IBV es también muy útil en el campo de la rehabilitación ya que proporciona al médico especialista información sobre el estado funcional de su paciente. Sirve de apoyo para el diseño de baterías de ejercicios de rehabilitación más eficaces, ayudando a controlar, de un modo objetivo, el estado y la evolución del paciente durante el transcurso del tratamiento de rehabilitación.

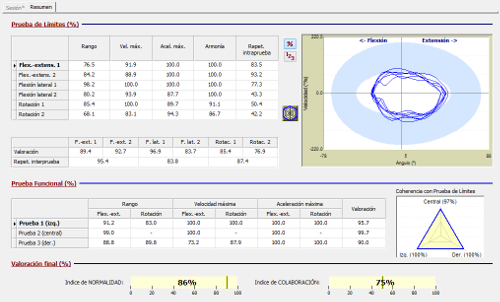

Interpretación de resultados con NedCervical/IBV

La aplicación aporta información gráfica y en formato tablas muy explicativas, de fácil interpretación para su uso en un ámbito clínico.

Análisis de la movilidad cervical y la comparación de los resultados con bases de datos con el objetivo de evaluar el estado funcional del paciente

El protocolo de medida consiste en solicitar al sujeto la realización de algunos movimientos sencillos del raquis cervical mientras que un sistema de fotogrametría registra el comportamiento cinemático de la articulación.

El procedimiento se puede resumir en los siguientes pasos:

1. Introducción de datos de la sesión de medida.

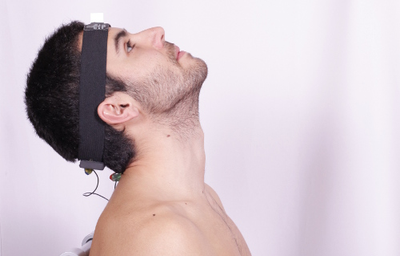

2. Instrumentación del sujeto
3. Grabación de la prueba.
4. Digitalización de la prueba.
5. Valoración del raquis cervical.
6. Obtención del informe de resultados.


Para el funcionamiento de NedCervical/IBV es necesario disponer de:

• Sistema de fotogrametría en tiempo real para el análisis cinemático de movimientos - Kinescan/IBV


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Control evolutivo de tratamientos
• Medicina Laboral
• Medicina Asistencial


Soluciones

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Idóneo para control evolutivo

Científicamente validado

ASPECTOS DIFERENCIALES >

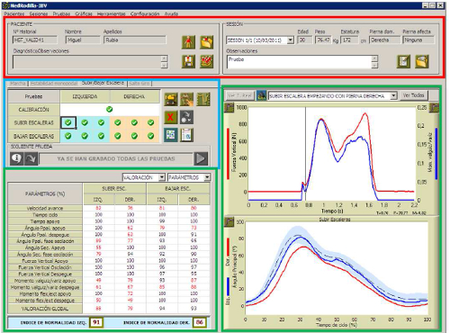

• Registra y analiza varios tipos de gestos para asistir al especialista en la valoración global del miembro inferior:
• Valoración funcional de la marcha.

• Estabilidad monopodal.

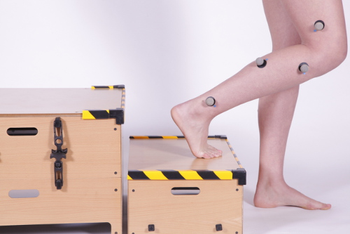

• Subir/bajar escaleras.

• Estabilidad rotacional de la rodilla.

• Integra una base de datos de normalidad con la que compara los registros de los pacientes valorados para caracterizar su patrón de movimiento.

• Alto poder de discriminación patológico-sano, gracias a la combinación de varias pruebas.

• Proporciona información sobre la repetibilidad de las pruebas y la simetría entre ambas rodillas, muy útil para conocer el estado funcional del paciente.


PROTOCOLO >

Para el funcionamiento de NedRodilla/IBV es necesario disponer de:

• Dos plataformas dinamométricas para el registro de fuerzas - Dinascan/IBV

• Sistema de fotogrametría en tiempo real para el análisis cinemático de movimientos (mín 8 cámaras) - Kinescan/IBV


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Control evolutivo de tratamientos
• Medicina Laboral
• Valoración de accidentados de tráfico


Soluciones

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Idóneo para control evolutivo

Científicamente validado

ASPECTOS DIFERENCIALES >

• Registra y analiza varios tipos de gestos para asistir al especialista en la valoración global del miembro superior:
• Levantar peso

• Mover peso.


• Integra una base de datos de normalidad con la que compara los registros de los pacientes valorados para caracterizar su patrón de movimiento.


• Alto poder de discriminación patológico-sano, gracias a la combinación de varias pruebas.

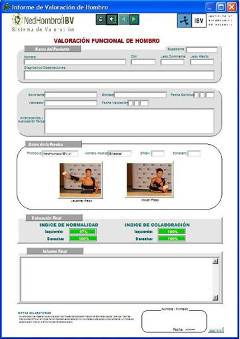

NedHombro/IBV registra y analiza gestos determinados con el fin de asistir al especialista en la valoración global del miembro superior

El protocolo de medida consta de dos actividades:

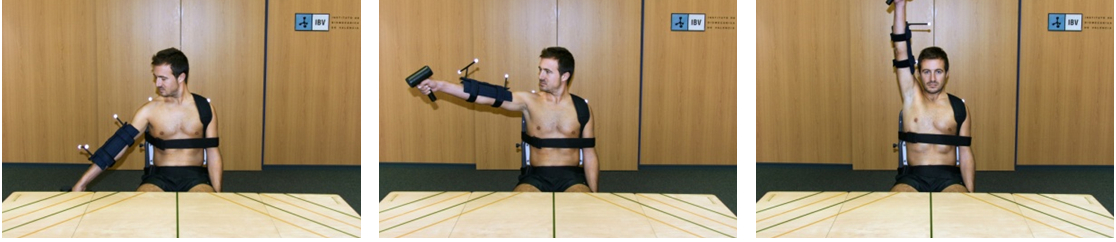

• Levantar Peso. Movimiento de elevación-descenso en el plano de la escápula que el paciente realiza durante cinco ciclos. Primero realiza esta secuencia sujetando una carga de 250g., y posteriormente con 1kg.

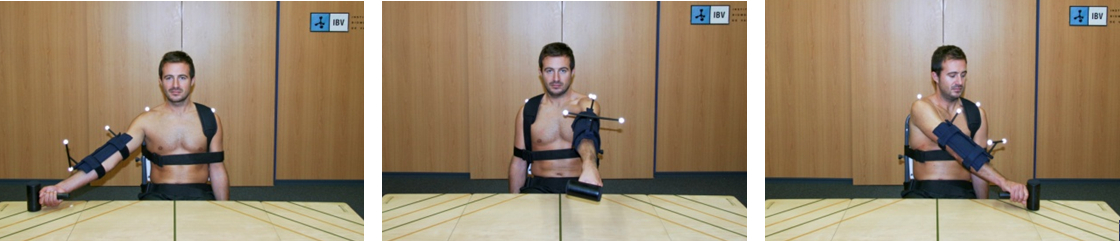

• Mover Peso. Movimiento combinado de rotación externa-interna y adducción-abducción que el paciente realiza durante cinco ciclos. Se solicita al paciente que desplace un peso horizontalmente comenzando en ABD y rotación externa y finalizando en ADD y rotación interna. Primero realiza esta secuencia de movimientos con una carga de 250 g., y posteriormente con 1 kg.


Para el funcionamiento de NedHombro/IBV es necesario disponer de:

• Sistema de fotogrametría en tiempo real para el análisis cinemático de movimientos - Kinescan/IBV


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Control evolutivo de tratamientos
• Medicina Laboral
• Valoración de accidentados de tráfico


Soluciones

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Idóneo para control evolutivo

Científicamente validado

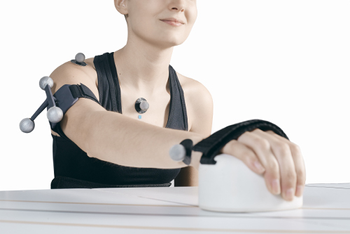

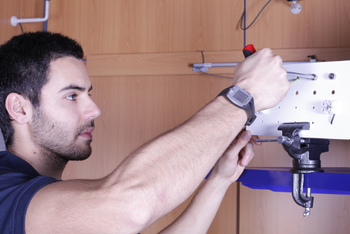

NedCodo/IBV registra y analiza diferentes gestos funcionales del miembro superior

NedCodo/IBV utiliza una base de datos de normalidad con la que compara los registros de los pacientes valorados. La introducción de parámetros de simetría intra-sujeto incrementa considerablemente la objetividad de la valoración del paciente.

NedCodo/IBV proporciona datos finales relativos a:

• Índice de Normalidad: información para clasificar al paciente en sujetos sanos o con una alteración funcional, comparándolo con una base de datos.
• Índice de Colaboración: indica el esfuerzo realizado por un paciente en relación con sus capacidades.
• Parámetros cinéticos y cinemáticos como resultados de la valoración, expresados en valor absoluto y en porcentaje respecto a la normalidad.
• Proporciona información sobre la variabilidad de las pruebas y la simetría entre ambos codos.


• Integra una base de datos de normalidad para la comparación de registros
• Discriminación patológico-sano mediante la combinación de pruebas

• Alto poder de discriminación patológico-sano, gracias a la combinación de varias pruebas.

• Ofrece pruebas de movilidad con carga, así como de actividades funcionales
• Incluye pruebas específicas para la valoración de la epicondilitis

PROTOCOLO >

Para el funcionamiento de NedCodo/IBV es necesario disponer de:

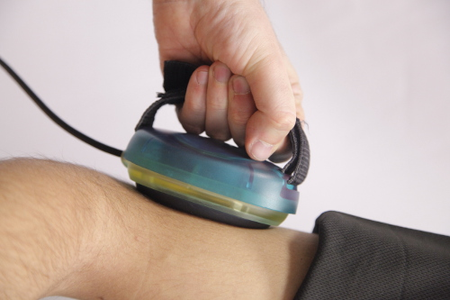

• Dinamómetro de mano - NedVEP/IBV

• Sistema de fotogrametría en tiempo real para el análisis cinemático de movimientos - Kinescan/IBV


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Control evolutivo de tratamientos
• Medicina Laboral
• Valoración del daño corporal


Soluciones

Apoyo a especialistas

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Científicamente validado

NedLabor/IBV permite al usuario disponer de una base de datos donde se registran todos los procesos de reincorporación asociados a cada paciente.

Hasta ahora, muchas de las técnicas de análisis biomecánico dan información sobre la capacidad física del trabajador, pero sólo el sistema NedLabor/IBV relaciona esta información con los requerimientos físicos del trabajador para obtener y objetivar desajustes entre ellos.

NedLabor/IBV combina información relativa a :

• El puesto de trabajo concreto del paciente

• La percepción del propio paciente

• Las pruebas objetivas de valoración biomecánica desarrolladas por el IBV


• NedLabor/IBV estructura una simulación del puesto y de las tareas físicas relacionadas para estimular al paciente y averiguar si las acciones desarrolladas por el mismo se ven afectadas a causa de la eventual patología persistente.

• Permite determinar cuáles son las actividades relacionadas con el puesto que podrían ser fuente de molestia al trabajador en el caso de que su recuperación no haya sido completa.

• NedLabor/IBV resume la capacidad laboral del trabajador con la siguiente información:
• Requerimientos del puesto de trabajo.

• Capacidad laboral.
• Protocolo de carga física.
• Conclusiones.

NedLabor/IBV integra la metodología para la valoración de la capacidad laboral, fruto del trabajo de convergencia entre el INSS y el IBV,

Esta metodología divide el proceso en tres niveles:

• NIVEL 0: RECOGIDA de información clínica y laboral básica. Recoge la información clínica y laboral básica del trabajador a través de la anamnesis, la exploración física y la Guía de Valoración Profesional editada por el INSS.

• NIVEL 1: Detección de DESAJUSTES. Determina si hay desajustes entre los requerimientos físicos de un puesto de trabajo concreto y las capacidades físicas del trabajador evaluado. Para ello, el programa facilita, a través del uso de cuestionarios estandarizados, la recogida de información sobre:
• Los requerimientos físicos del puesto de trabajo

• Las capacidades físicas del trabajador.


• NIVEL 2: OBJETIVAR los desajustes detectados. NedLabor/IBV describe el grado de alteración funcional que presenta cada una de las capacidades físicas valoradas para atender a los requerimientos del puesto que están afectados por la lesión. Para ello el programa continúa facilitando cuestionarios específicos que recopilan información más detallada sobre:
• Los requerimientos físicos del puesto de trabajo con desajustes

• Las capacidades físicas afectadas
• Simulación de los requerimientos del puesto de trabajo.
• Valoración biomecánica.

Para el funcionamiento de NedLabor/IBV es necesario disponer de:

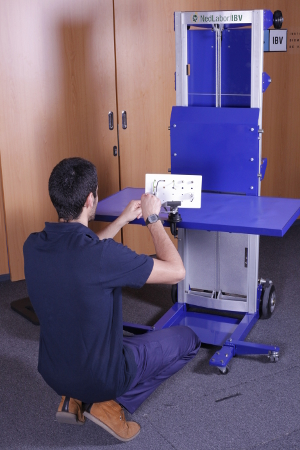

• Sistema de componentes NedLabor/IBV


Solución con aplicabilidad en multitud de ámbitos

• Medicina Laboral


Soluciones

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Idóneo para control evolutivo

Científicamente validado

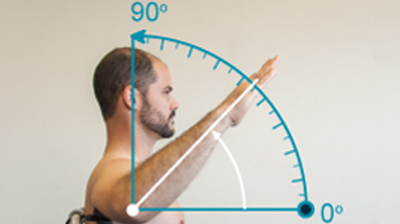

NedRangos/IBV permite el registro de amplitudes tanto de la movilidad activa, como de la movilidad pasiva.

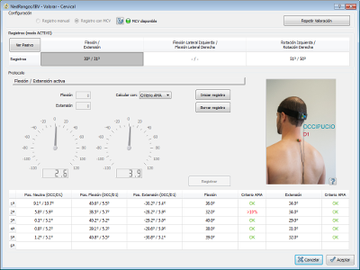

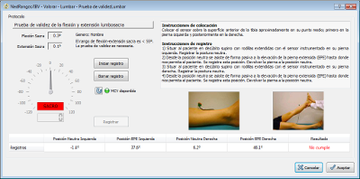

El software NedRangos/IBV asiste al valorador en el registro mediante ventanas de sencillo manejo. Incluye ayuda gráfica que instruye en el seguimiento de los protocolos ofrecidos por la aplicación basados en las guías AMA. Permite también el uso y registro de protocolos alternativos.

NedRangos/IBV es un software para la valoración de la amplitud de movimiento, con las siguientes prestaciones:

• Valora miembros superiores (hombro, codo, muñeca y dedos), miembros inferiores (cadera, rodilla, tobillo y dedos) y raquis (cervical, dorsal y lumbar).

• Con dos tipos de protocolos de medida: protocolo recomendado por IBV y protocolo libre.

• Permite comparar:

• Rangos de movilidad frente al miembro colateral.

• Rangos de movilidad frente a bases de datos publicadas.

• Rangos de movilidad activo/pasivo.

• Genera informes automáticos en Word y pdf.


PROTOCOLO >

Para el funcionamiento de NedCervical/IBV es necesario disponer de:

• NedSGE/IBV - Sistema compatible de Goniometría Electrónica para el registro de ángulos en extremidades
• NedMCV/IBV - Sistema compatible de Inclinometría Electrónica para el registro de ángulos de raquis


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Medicina Asistencial


Soluciones

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Base de datos de normalidad propia

Informes en tiempo real

Idóneo para control evolutivo

Científicamente validado

Mediante la comparación con patrones de normalidad (base de datos propia del IBV, segmentada por edad), NedSVE/IBV permite obtener:

• Análisis de equilibrio, combinando equilibrio estático y prueba dinámica de marcha. Incluye patrones de normalidad de 4 pruebas Romberg.

• Representaciones gráficas de resultados fácilmente interpretables.

• Determinación de los límites de estabilidad y comparación de los mismos con patrones de normalidad.

• Incorpora un módulo de rehabilitación, con pruebas valoradas, que propone programas de rehabilitación específicos para cada paciente.
• Se proporcionan índices de Normalidad y Colaboración de las pruebas realizadas.


• Visualización en tiempo real de la evolución del centro de gravedad del sujeto sobre la plataforma.
• Valoraciones de los sistemas somatosensorial, vestibular y visual e índice dinámico de marcha.

• Análisis de la contribución de tobillo y cadera en las fuerzas estabilizadoras de balanceo medio-lateral y antero-posterior.

• Valoración del control rítmico y direccional mediante pruebas específicas.
• Informes prediseñados resumen y de cada una de las pruebas.
• Registro multi-sesión de las evaluaciones realizadas a un paciente en diferentes fechas, lo que facilita el análisis de su evolución.
• Aporta una valoración global del equilibrio teniendo en cuenta todas las valoraciones obtenidas durante la prueba.


Protocolo para la valoración biomecánica del equilibrio

El protocolo de medida consta de dos subapartados:

• Valoración sensorial y dinámica. Se analiza el papel de las diferentes informaciones sensoriales que participan en el mantenimiento de equilibrio y la estrategia de mantenimiento del mismo por parte del paciente (tests de Romberg ojos abiertos/cerrados; gomaespuma ojos abiertos/gomaespuma ojos cerrados).

• Valoración del control y habilidad. Se valora el control voluntario y habilidad del paciente para mantener el equilibrio dentro de sus límites de estabilidad. Consta de dos pruebas:
• Valoración de los límites de estabilidad.

• Control rítmico y direccional.


Para el funcionamiento de NedCervical/IBV es necesario disponer de:

• Plataforma dinamométrica para el registro de fuerzas - Dinascan/IBV


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Control evolutivo de tratamientos
• Medicina Laboral
• Valoración de accidentados de tráfico


Soluciones

Diseñado para entorno clínico

Interpretación sencilla y protocolo ágil

Informes en tiempo real

Idóneo para control evolutivo

Base de datos de normalidad propia

Científicamente validado

Mediante la comparación con patrones de normalidad eValanz System permite obtener

• Análisis de equilibrio estático. Incluye patrones de normalidad de 4 pruebas Romberg: ojos abiertos (ROA), ojos cerrados (ROC), ojos abiertos y gomaespuma (RGA), ojos cerrados y gomaespuma (RGC)

• Representaciones gráficas de resultados fácilmente interpretables.
• Se proporcionan índices de Normalidad y Colaboración de las pruebas realizadas.
• Cálculo automático de parámetros de estabilometría.
• Generación de informes comparativos multi-sesión
• No requiere la instrumentación del sujeto
• Incluye programas de biofeeback para la reeducación interactiva del equilibrio.
• Montaje sencillo e intuitivo (15 minutos aproximadamente para su instalación).
• Equipo ligero y portable


• Visualización en tiempo real de la evolución del centro de gravedad del sujeto sobre la plataforma de fuerzas.
• Valoraciones de los sistemas somatosensorial, vestibular y visual.

• Determinación de los límites de estabilidad y comparación de los mismos con patrones de normalidad.

• Valoración del control rítmico y direccional mediante pruebas específicas, para la valoración del control y la habilidad.

• Pruebas auxiliares libres definidas por el usuario


PROTOCOLO >

Para el funcionamiento de NedCervical/IBV es necesario disponer de:

• Plataforma dinamométrica para el registro de fuerzas - Dinascan/IBV


Solución con aplicabilidad en multitud de ámbitos

• Investigación
• Control evolutivo de tratamientos
• Medicina Laboral


Tecnologías

Dimensiones cámara

68.6 mm (H), 68.6 mm (W), 53 mm (D)

Resolución

1280 x 1024 px

Velocidad obturación

Mín: 1/100.000 s

Máx: 1/256 s a 240 fps

Peso

0,320 kg

Sincronización

Ethernet

Frecuencia a máx resolución

30 - 240 FPS

• Mayor fiabilidad del sistema de iluminación gracias a los focos led.
• Mejora de la calidad y la homogeneidad de la iluminación.

• Aumento de la frecuencia de captura.

• Aumento de la resolución y precisión.

• Permite aumentar el número de cámaras en función de la complejidad del movimiento a analizar.

• Eliminación de la necesidad de almacenar ficheros de vídeo.

• Detección automática de modelos anatómicos al inicio de la medida.

• Detección de errores de instrumentación del paciente.

• Seguimiento automático y en tiempo real del paciente.

• Mayor precisión en la reconstrucción 3D mediante detecciones redundantes.

• Procesado automático y en tiempo real de las imágenes de las cámaras.

• Obtención y presentación de resultados de la valoración e informes en tiempo real


• Valoración y seguimiento de trastornos que afecten a la movilidad. Prácticamente todas las alteraciones de los sistemas nervioso y músculo-esquelético se manifiestan con alguna disfunción en el movimiento
• Prevención, seguimiento y recuperación de lesiones

• Mejora del rendimiento deportivo

• Optimización del entrenamiento

• Diseño de prótesis, ortesis y complementos deportivos


Tecnologías

ESPECIFICACIONES TÉCNICAS >

Sensores en cada unidad:

Acelerómetro 3D: Rango ± 16g

Giróscopo 3D: Rango ± 2000 º/s

Magnetómetro 3D: Rango ± 4800 µT

Frecuencia interna muestreo:

200Hz

Frecuencia transmisión de datos:

25 muestras/s

Dimensiones:

50 (H) x 32 (W) x 15 (D) mm

Autonomía:

Hasta 15 h

IMU/IBV es compatible con Kinescan/IBV, software para el análisis de movimientos humanos.

Tecnologías

DINASCAN P600/IBV >

Especificaciones técnicas

• Plataformas montadas, calibradas en origen y de fácil anclaje al suelo sin necesidad de ajustes entre mediciones.

• Sensibilidad cruzada despreciable.

• Frecuencia de muestreo configurable hasta 500 Hz.

• Dos canales de entrada digital para medida de velocidad mediante fotocélulas.

• Inicio de la medición mediante teclado, por inicio de carga o por señal digital externa

• Posibilidad de sincronización con otros equipos de medida.

• Cumplimiento de normas europeas de seguridad y compatibilidad electromagnética.

• Cálculo de parámetros automático para los registros específicos de marcha, estabilometría y salto.


Aplicaciones

En combinación con diversas aplicaciones software para la valoración biomecánica, los principales usos son:

• Análisis funcional de la marcha humana normal y patológica, valoración de la discapacidad y su evolución.

• Adaptación de ayudas técnicas, ortesis y exoprótesis.

• Valoración del equilibrio, tests de Romberg.

• Aplicación de biofeedback para reeducación interactiva del equilibrio.

• Valoración del daño corporal e incapacidad laboral.

• Análisis ergonómico de puestos de trabajo y mobiliario.

• Análisis de movimientos deportivos para la prevención de lesiones y para la mejora del rendimiento deportivo.

• Diseño y valoración de calzado deportivo y de calle.

• Diseño y valoración de pavimentos y complementos deportivos.


Soluciones compatibles

• Valoración funcional de la marcha - NedAMHplus/IBV

• Valoración funcional del equilibrio - NedSVE/IBV

• Valoración funcional de la columna lumbar - NedLumbar/IBV

• Valoración funcional de la rodilla - NedRodilla/IBV


DINASCAN Z14/IBV >

Especificaciones técnicas

• Dimensiones de la plataforma:

• Longitud:370 mm

• Ancho: 600 mm

• Altura: 45 mm

• Peso: 9,250 kg

• Máxima capacidad de carga: 200 kg en fuerzas verticales.
• Rango de ajuste: 100 kg en fuerzas verticales. Se recomienda calibración cada 2 años.
• Cumplimiento de normas europeas de seguridad y compatibilidad electromagnética.


Aplicaciones

En combinación con diversas aplicaciones software para la valoración biomecánica, los principales usos son:

• Análisis funcional de la marcha humana normal y patológica, valoración de la discapacidad y su evolución.

• Adaptación de ayudas técnicas, ortesis y exoprótesis.

• Valoración del equilibrio, tests de Romberg.

• Aplicación de biofeedback para reeducación interactiva del equilibrio.

• Valoración del daño corporal e incapacidad laboral.

• Análisis ergonómico de puestos de trabajo y mobiliario.

• Análisis de movimientos deportivos para la prevención de lesiones y para la mejora del rendimiento deportivo.

• Diseño y valoración de calzado deportivo y de calle.

• Diseño y valoración de pavimentos y complementos deportivos.
